F系列平行轴斜齿轮减速机



注:由于市场价格时有波动,以下价格仅供参考,实际以销售人员报价为准,详情请拨打:13861821233

江苏省泰兴减速机总厂是专业的F系列减速机生产厂家 为您提供F37,F47,F57,F67,F77,F87,F97减速机价格、型号、参数、原理、安装尺寸等...
产地:中国>江苏>泰兴
供应商:江苏百强减速机械有限公司
点这里给我发消息
电话:0510-80212111 13861821233 传真:0510-80212333
在线咨询 在线预订

F系列减速机(F37,F47,F57,F67,F77,F87,F97)

一、F系列减速机产品概述:
    1、F系列斜齿轮减速机结合国际技术要求制造,具有很高的科技含量。
    2、节省空间,可靠耐用,承受过载能力高,功率可达90KW以上。
    3、F减速机能耗低,性能优越,效率高达95%以上。
    4、振动小,噪音低,节能高,选用优质段钢材料,钢性铸铁箱体,齿轮表面经过高频热处理。
    5、经过精密加工,确保轴平行度和定位的精度,这一切构成了齿轮传动总成的减速机配置了各类电机,形成了机电一体化,完全保证了减速电机产品使用质量特征,了解减速机原理对使用和维护减速机起着关键作用。

二、F系列减速机的安装、使用与维护

三、F系列减速机结构形式:
     F-轴伸式、底脚安装  FA-轴装式联接
     FF-轴伸式、法兰安接 FAF-轴装式、法兰安装
     S-表示轴输入
     F..R..两机型的组合可形成大的传动比,也可以与同系列的R系列减速机组合。

四、F系列减速机配用常用电机参数:
          电机F级绝缘,IP54防护、380伏、50赫兹三相异步电动机,适合在周围环境温度-10℃一+40℃,海拔高度1000m条件下运行,如超出以上使用条件.请与减速机厂家取得联系。

五、F系列减速机输入功率、传动比范围及许用扭矩和重量:

机型号 37 47 57 67 77 87 97 107 127 157
结构形式 F、FA、 FF、FAF、FAZ
输入功率 0.18~3 0.18~3 0.18~5.5 0.18~5.5 0.37~11 0.75~22 1.1~30 2.2~45 7.5~90 11~200
传动比 3.81-128.51 5.06-189.39 5.18-199.70 4.21-228.99 4.30-281.71 4.12-270.68 4.68-280.76 6.20-254.40 4.63-172.17 11.93-267.43
许用转矩(N.m) 200 400 600 820 1500 3000 4300 7840 12000 18000



六、F系列减速机重量:

机型号 37 47 57 67 77 87 97 107 127 157
重量 13 18 34 55 90 150 260 402 700 950

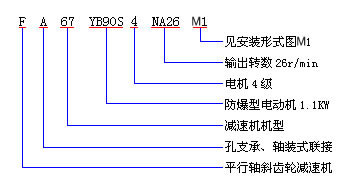

七、F系列齿轮减速机型号表示方法:
F系列减速机型号表示方法

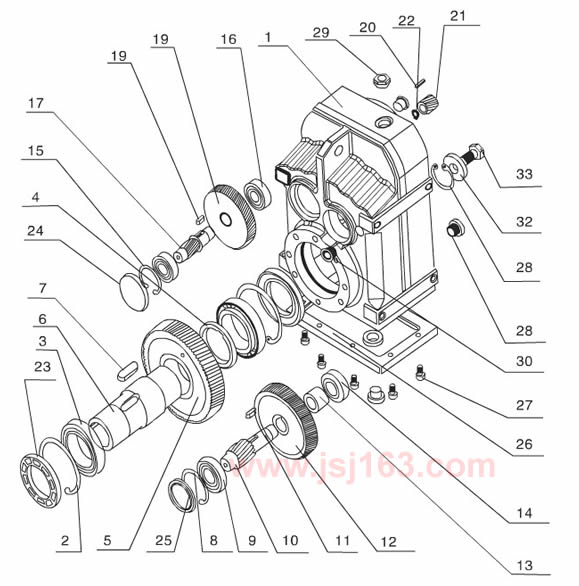

F系列减速机内部结构装配图
F系列减速机内部结构装配图

1.箱体 5.输出大齿轮 9.轴承 13.轴套 17.二级齿轮轴 21.一级小齿轮 25.封盖 29.通气帽 33.螺栓
2.孔用挡圈 6.输出轴 10.三级齿轮轴 14.轴承 18.平键 22.轴用挡圈 26.下端盖 30.油境
3.轴承 7.平键 11.平键 15.孔用挡圈 19.一级大齿轮 23.油封 27.螺栓 31.孔用挡圈
4.垫圈 8.孔用挡圈 12.二级大齿轮 16.轴承 20.平键 24.封盖 28.通气帽 32.垫图
